1：傳統型材散熱器的問題
傳統型材散熱器，無論銅還是鋁，都是屬于傳熱形式。導熱系數不高是癥結所在，突出表象為翅片利用率不高：
首先針對點熱源（集中熱源，比如COB）：

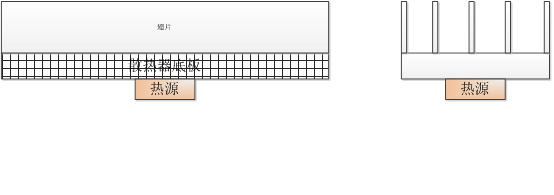

圖中假設熱源與散熱器底板的接觸面積遠小于散熱器底板面積；
這是可以認為熱源是集中熱源/電熱源。
此時翅片在XY方向的溫度分布大致如下圖所示：
即：隨著測試點距離熱源位置越來越遠，測試點溫度將急劇下降；換言之，遠端翅片，或者同一個翅片偏離熱源越遠，溫度將會越低，而且表現出極大的非線性。
從工程經驗我們知道：對于這類點熱源，采用平板散熱器，單純加大底板面積收效甚微，還不如長高翅片，或者強制風冷。
注：如果圖中曲線為實際測量的溫差數據，那么積分圖中的曲線面積就能算出散熱器散掉的熱量了。
造成這一現象的根本原因在于，熱在平面方向的傳遞，銅和鋁來說，熱阻都太大了。使得熱量傳遞到遠端非常費力。

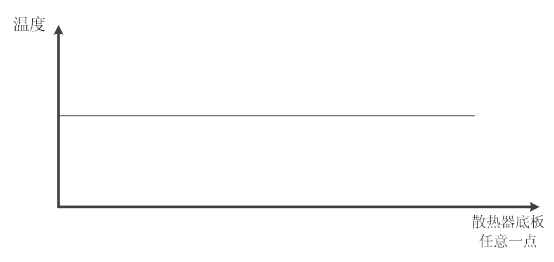

解決這個問題的一個方法就是將點熱源打散成面熱源，極端情況就是用發熱薄膜替代上圖的點熱源，極端一點，如果發熱薄膜均勻發熱，面積與散熱器底板一致。那么散熱器整體溫度分布將如下圖：
即底板上任意一點溫度將趨于一致；同高度點翅片溫度也是一致的。
注：經過簡單計算能得到發熱膜時散熱器散出的熱量與集中熱源是相同的。但是非常明顯的就是，沒有了溫度高點。
工程經驗：IGBT mos led 的封裝都有一個銅質的大底板---熱沉；它的作用之一就是把半導體結的集中熱打散到底板上；用銅底板打散點熱源不能無限擴大，因為銅的導熱能力也是有限的。
這個問題的模擬測試可采用仿真軟件計算得到，也相信大家都有類似的工程經驗。
2：相變的原理與解決方法：
簡述原理：1：物質從液態到氣態會攜帶熱量，從氣態變?yōu)橐簯B(tài)會釋放熱量。
2：熱類似于電，會向阻礙小的地方逃竄；
相變的基本思路，就是打散點熱源，將點熱源打散變成發熱薄膜。

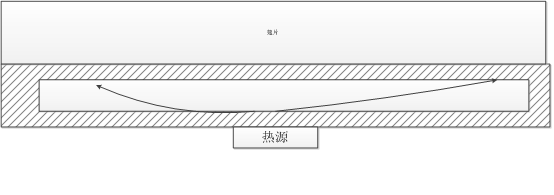

如圖所示：點熱源在底部，散熱器底板變成空腔。當點熱源啟動，腔內工質受熱蒸發變成氣體攜帶熱量，跑向冷端；遇冷凝結釋放熱量再回流；
從傳導路徑看：熱源到工質只需要穿透毫米級的底板即可，用熱流密度計算，對于通常的led燈具，從熱源底板到，腔體內部，底板上產生的溫差小于5度（與鋁材型號，cob功率相關）；
這樣，led底板相對來說就是一個“冷”的底板。
這個過程我們從生活中可以得到經驗，燃?xì)庠顭_水?；鹧鎸τ谶^低近似為點熱源。水開了以后熱氣蒸騰，遇到鍋蓋變冷冷凝。
生活經驗，水燒開了以后就是100度，再大的火也是100度（因為不是高壓鍋）；
生活經驗告訴我們，鍋蓋的各店溫度基本一致；
這些經驗，通過ft軟件或solidworks可以簡單模擬出來，你需要在空腔內塞入一個導熱系數大于5000的（差不多超過銅10倍就可以）零件即可模擬。
實際相變腔內工作過程是這樣的：
腔體首先是抽成高度真空，然后注入工質（水，乙醇皆可，理論上工質沒差異實際有差異）；密封。這時在當前溫度下，工質形成氣液二相態共存，腔內的壓力就是當前溫度下的工質氣體分壓，通常遠小于大氣壓。即室溫時，如果用水做工質，加入你的殼體太薄，會變成一個凹面；
假設在底部加熱（烙鐵頭），液體迅速升溫，相變，輸入熱量與散掉熱量保持平衡后（功率輸入適當調節，使溫度不再上升）；此時腔內壓力升高到，當前所測量的溫度所在的工質氣體分壓壓力。
由于存在翅片 存在對流傳到，散熱器底板長翅片的一側溫度要略低于底板下側無翅片，更低于熱源正上方的溫度（溫差不是很大，通常在1度5度這個水平）。
這個微小的溫差 就足以支撐相變循環往復進行。
熱源處水受熱蒸發，跑到上部遇冷，放出熱量，冷凝，回流，在吸收熱量，往復循環。
這個道理就是所有熱管的基本工作原理：傳熱+傳質。
相變的好處就是：極大的提升了翅片的利用率，同扥功率下，表現為需要更少一點的材料。
比如100瓦工礦燈采用實心鋁型材太陽花，有多重各位都清楚。
但是相變散熱器通常需要1/3到1/2的重量就能解決。
另一個，大功率時實心鋁型材基本就會失效，原因就是 純鋁的熱阻太大，對于cob來說，熱量無法傳導出去，增加型材長度能提升的作用已經微乎其微了。這時，相變散熱器還有很大的發揮空間。
相變散熱器關鍵點：
真空度問題：做熱管的都懂，雜質氣體混入會造成均溫性變差。
泄露問題：漏了基本就完蛋了，甚至還不如純鋁型材
鋁的焊接問題：這是一個老大難問題
方向性問題：現有的相變散熱器都受方向影響，或輕或重罷了。
高度問題：超過400mm高度的led相變散熱器效果就不是那么好了。
壽命：原則上只要不漏就不會壞（腐蝕，外力破壞不算），工質與材料相容性很好，不會變質。
3：實際應用中的注意的幾點：
主流相變：純鋁，銅鋁復合；
純鋁的加工非常費勁，焊接是一大關鍵點，氬弧焊的失效率是10-20%需要反復檢漏補焊，所以有些不良廠商用膠水（玻麗硅膠）粘上完事；
銅鋁復合，就是一個銅的熱管，用小過盈塞進去，這是抄襲國外的做法，老美多了一層釬焊劑和釬焊，國內不良廠商由于采購成品銅熱管，沒辦法圖釬焊劑二次釬焊，所以塞進去完事。
銅鋁的膨脹系數差很多（數量級區別），而且銅退火后更軟比鋁還軟，那么經過若干次溫度循環，銅鋁會慢慢分離（也許三五個月，也許三五年），如果做溫度沖擊實驗，將會發現性能逐漸下降，最終銅管可以從散熱器中拔出來。
上面這些不良廠家 我就不點名了，挺好的技術 不好好做事情，只知道昧著良心掙錢。
更有甚者，那個不良的廠家，曾經供貨過小功率相變散熱器（100瓦以下），解剖開發現就是一個實心鋁坨，還假模假樣打個孔，弄點膠封一下。純粹騙人。
4：相變散熱器的測試
以太陽花散熱器為例：
散熱器模組測試表 | ||||||||||||||||
|
